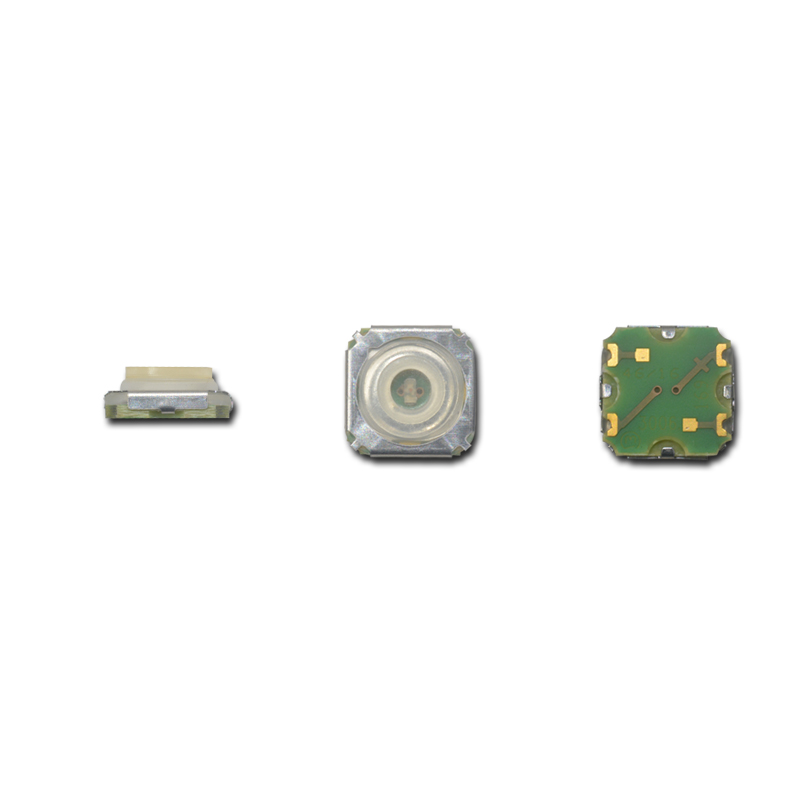

• YX3006系列轻触开关
• GT-197型号SMD LED

• 基础信息
  • 生产公司：广东莞市颖鑫电子科技有限公司
  • 适用范围：无帽盖的同类简单按键开关（机械接触）

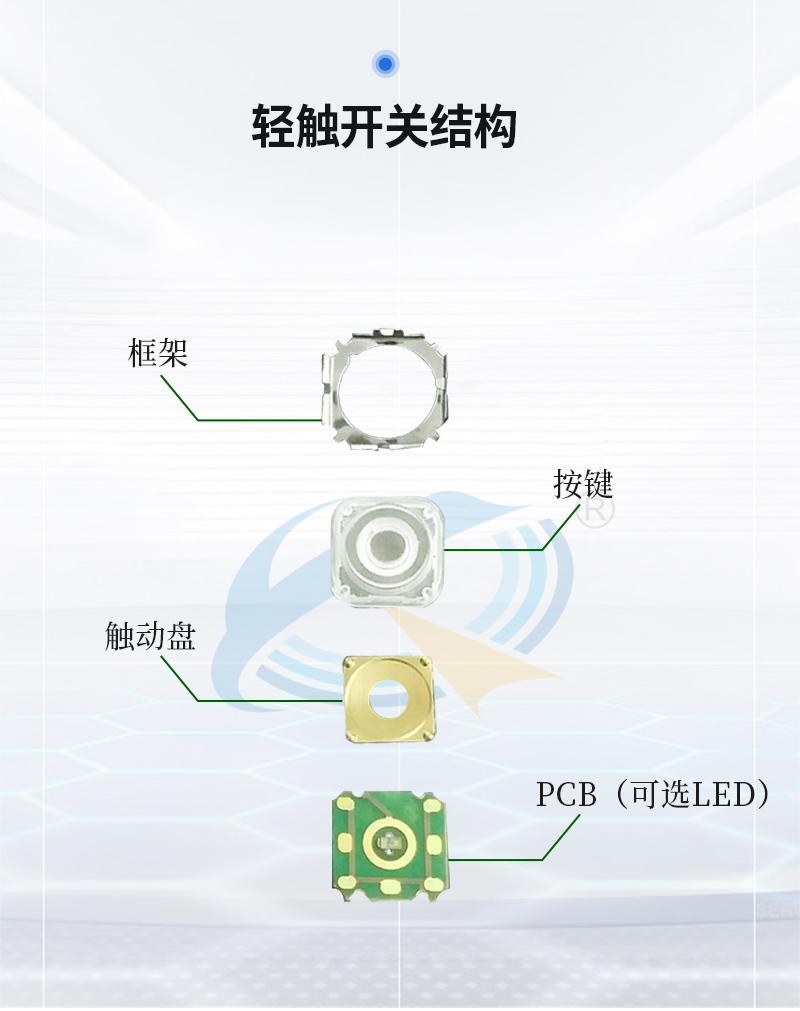

  • 零件材料：外壳（SUS304）、弹片（被铜铺金）、按键（硅胶）、LED（SMD0603）、PCB（FR-4双面沉金板）
• 环境参数
  • 操作温度：-40~95°C（常湿、常压）
  • 储存温度：-30~85°C（常湿、常压）
  • 测试条件：温度5~_{35°C、湿度45~}85%、压力860~_{1060KPA（标准）；温度20±2°C、湿度65±5%、压力860~}1060KPA（争议时）
• 性能要求
  • 电气性能：接触电阻≤100mΩ、绝缘电压AC250V无损坏、触点跳动≤5ms
  • 机械性能：动作力6N(+1.0/-0.5N)、行程1.0±0.1mm、闭锁强度1kgf无损伤
  • 环境实验：抗低温（-30±2°C，96h）、抗高温（80±2°C，96h）、抗湿性（60±2°C，湿度90~95%，96h）
  • 耐久性：动作寿命10×10⁴次（DC12V5mA，每秒2次）、耐振动（10~55Hz，6h）
• 使用规范
  • 焊接条件：预热时间≤90sec、温度≤260°C、持续时间≤10sec、次数1次
  • 其他：禁溶剂清洗、防助焊剂渗入、密封储存90天

• 基础特性
  • 封装：8mm载带7英寸卷盘，兼容自动贴装与回流焊
  • 颜色：纯白光（InGaN芯片，黄色扩散树脂）
  • 合规：无铅、符合RoHS
• 极限参数（Ta=25°C）
  • 反向电压：5V、正向电流：25mA、峰值正向电流：100mA
  • 功率耗散：110mW、ESD：150V、操作温度：-40~_{85°C、储存温度：-40~}90°C
• 光电参数（Ta=25°C）
  • 发光强度：IF=5mA时18~112med，IF=20mA时≥200med
  • 视角：130°、正向电压：IF=5mA时2.70~3.30V
• 使用与测试
  • 焊接：预热温度≤180°C、时间≤90sec，焊接温度≤255°C、时间≤10sec、次数1次
  • 储存：未开封30°C以下90%RH以下，开封后30°C以下60%RH以下1年
  • 可靠性测试：回流焊、温度循环、热冲击等（置信度90%，LTPD10%）

基础参数与零件构成
