平头自锁轻触开关简介

  • 发布日期:19-08-27 10:30
  • 点击数:190

分享到:

很多产品需求用到体积小的自锁轻触开关,按键开关,可是很多人不知道具体的参数是怎么样,包括尺寸,应用范围,优势等,以下颖鑫轻触开关为大家介绍以下
第一方面:自锁轻触开关产品简介:
按键开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势,在电子设备及白色家电等方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。因为按键开关对环境的条件(施压力小于2倍的弹力/环境温湿度条件以及电气性能)大型设备及高负荷的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替,比如医疗器材、电视机遥控器等。

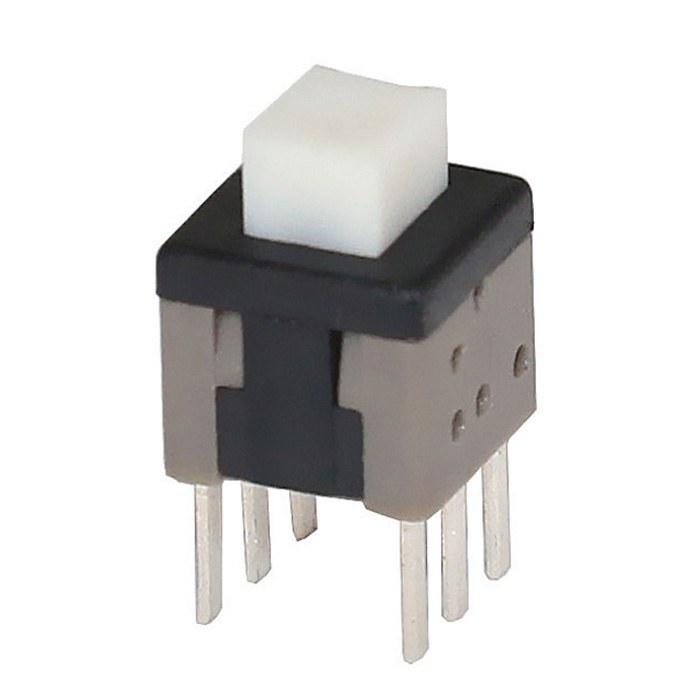

自锁轻触开关,自锁按键开关



第二方面按键开关PB-22E60平头电路图:

自锁轻触开关电路图。自锁按键开关



第三方面按键开关PB-22E60平头基本参数:



接触电阻:20mΩ max

绝缘电阻:100MΩ min

额定电流:UL cUL 15A 125AVC

耐电压:≥1000VAC/5S

极对按钮:≥3000VAC/5S

动作力:170~230g







第四方面按键开关PB-22E60平头注意事项:



按键开关系列使用注意事项:

1. 考虑清洗触摸开关时,请协商。

2. 请不要从触摸开关上面浸入助焊剂。

3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。

4. 进行第2次焊接时,应在开关回复到常温之后进行。

5.手工焊接电烙铁的温度时间范围:手工焊接尽量选用一些熟练的员工温度应该控制在300-345摄氏度之间,时间不得超过2秒。

6.人工浸锡焊接温度时间范围:焊接温度不要超过240摄氏度,时间不得超过2秒。

插件轻触开关波峰焊的温度时间范围:焊接温度不得超过240摄氏度时间为1.5~2秒内或者235摄氏度3~5秒

8. 贴片轻触开关过SMT回流焊温度时间范围:焊接温度不要超过265摄氏度,时间为1.5~2秒或者260摄氏度时间为2.5~5秒。

9.所有轻触开关产品焊接之前都要进行焊接前预热,根据实际PCB材质以及PCB板的厚度,具体根据PCB的参数去决定。

以上就是本文章的全部内容,如果你需要了解更多轻触开关厂家的信息请关注我们www.qingchukaiguan.com
