防水轻触开关怎么生产和资料

  • 发布日期:21-05-06 11:49
  • 点击数:76

分享到:

防水轻触开关好做吗,这个问题其实不好说,主要看厂家是否之前有生产过普通款的轻触开关,如果有,则在这个基础上进行升级还是不难的,如果是完全新手,可能会遇到很多技术性的问题。

现有产品,防水结构采用硅胶平片与胶膜组合设计,成本高,结构复杂,某些耐药性要求高的场合,胶膜不能满足使用要求,存在防水失效的风险;现有产品,输出端子为注塑后,经过裁切,打弯成型,共4个金属件外漏点,且后期打弯成型的时间,拉扯端子,容易出现端子与塑胶结合位置松动,产生渗水的风险。

防水轻触开关制作工艺步骤注意点:

为解决上述技术问题,本实用新型通过下述技术方案得以解决:防水轻触开关,包括上盖、防水圈、底座和端子,所述上盖和所述底座分别压紧所述防水圈的两个侧面,所述防水圈中心突起形成突起部,所述突起部延伸至所述上盖的中心腔体内。
所述端子注塑成型后与所述底座配合连接。

所述上盖上设置有卡扣,所述底座上设置有与所述卡扣相配合的扣位。

所述防水圈采用硅胶材质。

还包括有按钮、内柄和簧片,所述簧片和所述内柄均设置在所述底座的槽体内,所述防水圈覆盖并密封住所述槽体,所述按钮一端与所述防水圈突起部相抵靠,另一端穿过所述上盖的中心腔体并延伸至所述上盖上方。



本实用新型的有益效果是:本实用新型防水采用异形防水圈结构,采用硅胶材质,很高耐药性,通过产品上盖、底座配合,对防水圈的防水环进行2面压紧实现防水;防水圈中心突起,在产品工作过程中,中心位置上下活动,不会拉扯整个防水圈,保证防水可靠性;端子直接注塑成型,节省了后续的打弯成型工序,避免后续工序对防水性能的影响,产品金属外漏点由4个变为2个,降低金属件与塑件结合位置渗水的风险;卡扣预固定设计,通过卡扣完成预压之后,再进行热铆,防止热铆上浮引起的防水性降低。
具体实施方式

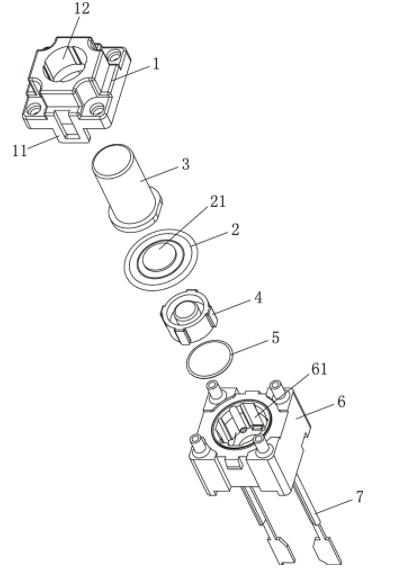

下面结合附图与具体实施方式对本实用新型作进一步详细描述:参见图1,防水轻触开关,包括上盖1、防水圈2、按钮3、内柄4、簧片5、底座6和端子7,所述上盖1上设置有卡扣11,所述底座6上设置有与所述卡扣11相配合的扣位,卡扣预固定设计,通过卡扣完成预压之后,再进行热铆,防止热铆上浮引起的防水性降低。

所述上盖1和所述底座6分别压紧所述防水圈2的两个侧面,所述防水圈2中心突起形成突起部21,所述突起部21延伸至所述上盖1的中心腔体12内。通过产品上盖、底座配合,对防水圈的防水环进行2面压紧实现防水。

所述簧片5和所述内柄4均设置在所述底座6的槽体61内,所述防水圈2覆盖并密封住所述槽体61,所述按钮3一端与所述防水圈2突起部21相抵靠,另一端穿过所述上盖1的中心腔体12并延伸至所述上盖1上方。防水圈中心突起,在产品工作过程中,中心位置上下活动,不会拉扯整个防水圈,保证防水可靠性。

所述防水圈2采用硅胶材质,具有高耐药性。

所述端子7注塑成型后与所述底座6配合连接,端子直接注塑成型,节省了后续的打弯成型工序,避免后续工序对防水性能的影响,产品金属外漏点由4个变为2个,降低金属件与塑件结合位置渗水的风险。
